海洋工程中，导管架的数字孪生实施方案

导管架是海洋工程中的关键结构，其作用是为浅水油气平台及结构物和海上风电设施提供坚固的基础。

01

—

数据采集与建模

导管架工程的数字孪生首先要基于详细设计的数据，建立导管架的数字化模型。这个模型包括导管架的结构几何、材料特性、情荷载况等关键参数。通过对导管架的详细设计进行数字化建模，我们可以更加清晰地了解导管架的结构特点和受力情况，为后续的仿真和分析提供可靠的数据基础。其次，为了更加精确地了解导管架在项目投产以后的实际状态，我们需要通过布置在导管架上的传感器等设备，对导管架的受力、变形、海洋环境参数等进行实时监测和数据采集。通过数字孪生技术，工程公司可以持续为业主提供全生命周期的监控服务，同时，能增加产品的附加值，产生较好的经济效益。

02

—

多物理场仿真

通过多物理场仿真，我们可以对导管架在不同海洋环境条件下的受力情况进行精细的分析和评估，为工程设计和运营管理提供重要的参考依据。运用有限元分析（FEA）等技术，对导管架的结构强度、疲劳寿命等关键指标进行多物理场仿真。通过这些仿真分析，我们可以了解导管架在不同荷载条件下的变形情况、应力分布及应力集中区域等关键信息。

通过这些信息，我们可以更好地评估导管架在实际工作中的可靠性和安全性，并针对性地优化设计方案。结合流体动力学仿真，分析海洋环境对导管架的影响。例如，风载、波浪荷载等都可能会对导管架的受力情况产生重要影响。通过流体动力学仿真，我们可以准确地了解导管架在不同海洋环境条件下的受力情况，预测可能出现的风险。

03

—

海上安装的施工仿真

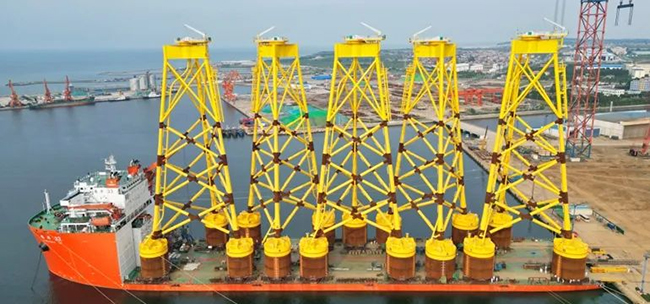

通过对海上安装的施工仿真，我们可以对导管架的安装过程进行模拟和优化，以提高施工效率和安全性。装船与运输仿真：利用数字孪生模型，对导管架在装船和运输过程中的稳性、受力情况进行仿真分析。

考虑海况、船舶运动等因素，评估导管架的安全性和稳定性，并优化装载方案、固定方案，确保导管架在运输过程中的安全性。吊装下水仿真：通过数字孪生技术

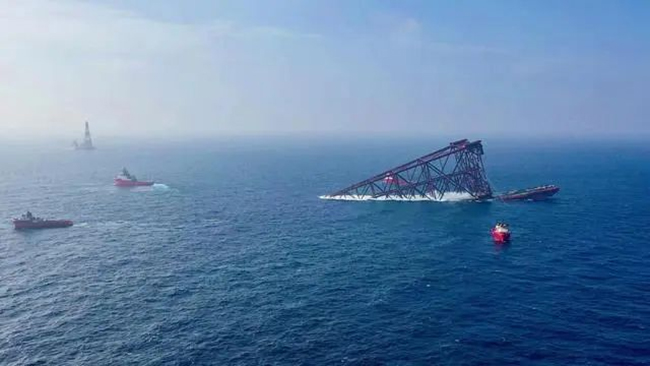

模拟导管架的海上吊装下水过程，考虑起重船、海况、导管架自身特性等因素，评估吊装过程中可能出现的风险和问题，并制定相应的操作方案以确保吊装过程的安全高效。

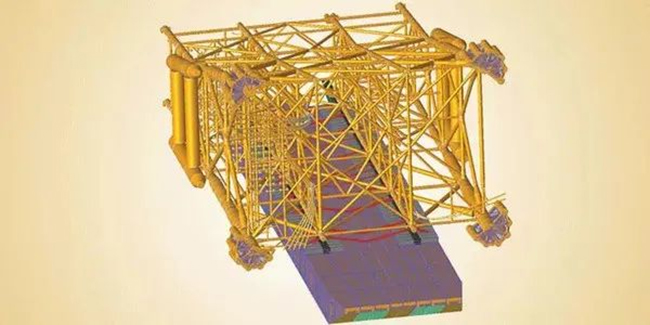

滑移下水仿真：利用数字孪生技术对导管架的滑移下水过程进行仿真分析，考虑下水驳船、水域条件、导管架自身特性等因素，评估滑移过程中可能出现的受力情况和变形情况，优化施工方案，减少滑移过程对导管架的影响。通过建立精确的导管架数字模型，并结合各种实际参数和约束条件，我们可以准确地模拟导管架在不同施工环节中的行为和响应。这些仿真结果可以帮助我们评估施工过程中可能出现的问题和风险，并优化安装方案。

04

—

健康监测与预测维护

在健康监测与预测维护方面，我们可以通过建立导管架的健康监测系统，并结合数字孪生模型实时监测结构状态，预测潜在故障和疲劳损伤。这种基于模型的预测维护方法能够优化维护计划，延长导管架的使用寿命，提高其安全性和可靠性。数字孪生技术在导管架工程中的应用具有多重优势。首先，通过数字孪生技术，我们可以全面而准确地了解导管架的结构特性和运行状态。通过建立数字孪生模型，我们可以模拟导管架在各种工况下的受力情况、变形情况等，从而及时发现潜在的故障和疲劳损伤。这有助于我们采取及时的措施进行修复和维护，避免事故的发生。其次，数字孪生技术还可以为导管架的设计优化和新材料的选用提供可靠的依据。通过模拟和分析，我们可以评估不同设计方案的性能差异，并选择最优方案。同时，数字孪生技术还可以模拟不同材料的行为特性，帮助我们选择合适的材料，提高导管架的强度和耐久性。

05

—

结语

数字孪生技术在海洋工程中的应用将成为未来海洋工程发展的重要趋势和方向。通过数字孪生技术的实施，我们可以更全面、精准地监测和管理导管架的状态，提高工程的安全性和可靠性。

这种基于模型的预测维护方法不仅可以优化维护计划，延长设施的使用寿命，还能够减少维护成本和避免潜在风险。随着数字孪生技术的不断创新和应用，相信海洋工程将迎来更加智能化、高效化的发展。
